如何在 Linux 上构建 RAID 10 阵列

RAID 10 阵列（又名 RAID 1+0 或先镜像后分区）通过结合 RAID 0 （读写操作在多个磁盘上同时并行执行）和 RAID 1（数据被完全相同地写入到两个或更多的磁盘）两者的特点实现高性能和高容错性的磁盘 I/O。

这篇文章会指导你如何使用五块相同的 8GB 磁盘来组成一个软件 RAID 10 阵列。因为组成一个 RAID 10 阵列至少需要 4 块磁盘（比如，两个镜像各有一对分区组合），而且需要添加一块额外的备用磁盘以防某块主要的磁盘出错。本文也会分享一些工具，在稍后用来分析 RAID 阵列的性能。

注意 RAID 10 的优缺点和其它分区方法（在不同大小的磁盘和文件系统上）的内容不在本文讨论范围内。

Raid 10 阵列如何工作？

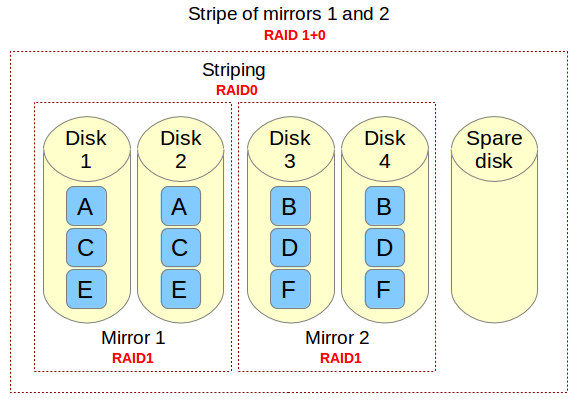

如果你需要实现一种支持 I/O 密集操作（比如数据库、电子邮件或 web 服务器）的存储解决方案，RAID 10 就是你需要的。来看看为什么这么说，请看下图。

上图中的文件由 A、B、C、D、E 和 F 六种块组成，每一个 RAID 1 镜像对（如镜像 1 和 2）在两个磁盘上复制相同的块。在这样的配置下，写操作性能会因为每个块需要写入两次而下降，每个磁盘各一次；而读操作与从单块磁盘中读取相比并未发生改变。不过这种配置的好处是除非一个镜像中有超过一块的磁盘故障，否则都能保持冗余以维持正常的磁盘 I/O 操作。

RAID 0 的分区通过将数据划分到不同的块，然后执行同时将块 A 写入镜像 1、将块 B 写入镜像 2（以此类推）的并行操作以提高整体的读写性能。在另一方面，没有任何一个镜像包含构成主存的数据片的全部信息。这就意味着如果其中一个镜像故障，那么整个 RAID 0 组件将无法正常工作，数据将遭受不可恢复的损失。

建立 RAID 10 阵列

有两种建立 RAID 10 阵列的可行方案：复杂法（一步完成）和嵌套法（先创建两个或更多的 RAID 1 阵列，然后使用它们组成 RAID 0）。本文会讲述复杂法创建 RAID 10 阵列的过程，因为这种方法能够使用偶数或奇数个磁盘去创建阵列，而且能以单个 RAID 设备的形式被管理，而嵌套法则恰恰相反（只允许偶数个磁盘，必须以嵌套设备的形式被管理，即分开管理 RAID 1 和 RAID 0）。

假设你的机器已经安装 mdadm，并运行着相应的守护进程，细节参见 这篇文章 。也假设每个磁盘上已经划分出一个主分区 sd[bcdef]1 （LCTT 译注：共计五块磁盘，这里是从 sdb – sdf）。使用命令：

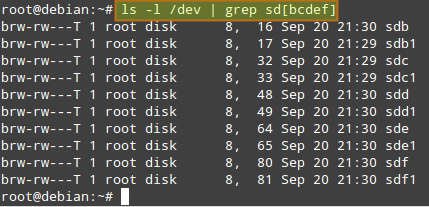

ls -l /dev | grep sd[bcdef]

查看到的输出应该如下所示：

然后使用下面的命令创建一个 RAID 10 阵列（LCTT 译注：使用了四块磁盘 bcde 创建）：

 # mdadm --create --verbose /dev/md0 --level=10 --raid-devices=4 /dev/sd[bcde]1 --spare-devices=1 /dev/sdf1

当阵列创建完毕后（最多花费几分钟），执行命令

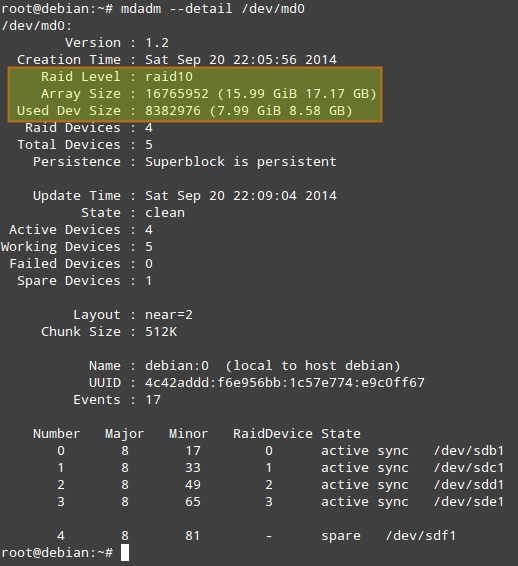

# mdadm --detail /dev/md0

的输出应如下所示：

在更进一步之前需要注意以下事项。

1. Used Dev Space 表示阵列所使用的每一块磁盘的容量。
2. Array Size 表示阵列的整体大小。RAID 10 阵列的大小通过(N*C)/M 计算，其中 N 是活跃磁盘的数目，C 是每个活跃磁盘的容量，M 是每一个镜像中磁盘的数目。在本文的情形下，这个值等于（4*8GiB）/2 = 16GiB。
3. Layout 是整个数据布局的详细信息。可能的布局数值如下所示。

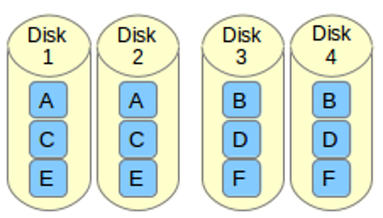

• n (默认选项)：代表就近（near）拷贝。一个数据块的多个拷贝在不同磁盘里有相同的偏移量。这种布局提供和 RAID 0 阵列相似的读写性能。

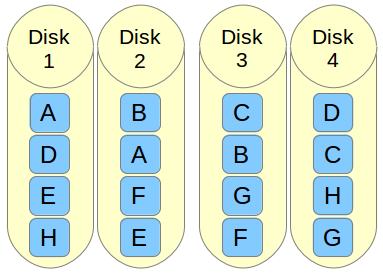

• o 代表偏移量（offset）拷贝。块并不是在条带里面复制的，而是整个条带一起复制，但是循环会打乱，所以同一个分区中复制的块会出现在不同的磁盘。因此，一个块的后续拷贝会出现在下一个磁盘中，一个块接着一个块。为了在 RAID 10 阵列中使用这种布局，在创建阵列的命令中添加–layout=o2 选项。

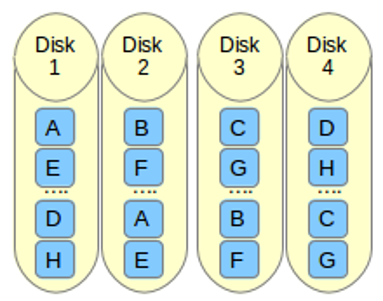

• f 代表远端（far）拷贝（多个拷贝在不同的磁盘中具有不同的偏移量）。这种布局提供更好的读性能但带来更差的写性能。因此，对于读远远多于写的系统来说是最好的选择。为了在 RAID 10 阵列中使用这种布局，在创建阵列的命令中添加–layout=f2。

跟在布局选项 n 、 f 和 o 后面的数字代表所需的每一个数据块的副本数目。默认值是 2，但可以是 2 到阵列中磁盘数目之间的某个值。提供足够的副本数目可以最小化单个磁盘上的 I/O 影响。

1. Chunk Size ，参考 Linux RAID wiki 的说明，是写入磁盘的最小数据单元。最佳的 chunk 大小取决于 I/O 操作的速率和相关的文件大小。对于大量的写操作，通过设置相对较大的 chunk 可以得到更低的开销，但对于主要存储小文件的阵列来说更小的 chunk 性能更好。为了给 RAID 10 指定一个 chunk 大小，在创建阵列的命令中添加 –chunk=desiredchunksize 。

不幸的是，并没有设置一个大小就能适合全局的策略来提高性能，但可以参考下面的一些方案。

• 文件系统：就整体而言， XFS 据说是最好的，当然 EXT4 也是不错的选择。
• 最佳布局：远端布局能提高读性能，但会降低写性能。
• 副本数目：更多的副本能最小化 I/O 影响，但更多的磁盘需要更大的花费。
• 硬件：在相同的环境下，SSD 比传统（机械旋转）磁盘更能带来出性能提升

使用 DD 进行 RAID 性能测试

下面的基准测试用于检测 RAID 10 阵列（/dev/md0）的性能。

1. 写操作

往磁盘中写入大小为 256MB 的单个文件：

# dd if=/dev/zero of=/dev/md0 bs=256M count=1 oflag=dsync

写入 1000 次 512 字节：

# dd if=/dev/zero of=/dev/md0 bs=512 count=1000 oflag=dsync

使用 dsync 标记，dd 可以绕过文件系统缓存，在 RAID 阵列上执行同步写。这个选项用于减少 RAID 性能测试中缓存的影响。

2. 读操作

从阵列中拷贝 256KiB*15000（3.9 GB）大小内容到/dev/null:

 # dd if=/dev/md0 of=/dev/null bs=256K count=15000

使用 Iozone 进行 RAID 性能测试

Iozone 是一款文件系统基准测试工具，用来测试各种磁盘 I/O 操作，包括随机读写、顺序读写和重读重写。它支持将结果导出为微软的 Excel 或 LibreOffice 的 Calc 文件。

在 CentOS/RHEL 7 上安装 Iozone

先保证 Repoforge 可用，然后输入：

# yum install iozone

在 Debian 7 上安装 Iozone

# aptitude install iozone3

下面的 iozone 命令会在 RAID-10 阵列中执行所有测试：

# iozone -Ra /dev/md0 -b /tmp/md0.xls

• -R ：往标准输出生成兼容 Excel 的报告
• -a ：以全自动模式运行所有的测试，并测试各种记录/文件大小。记录大小范围：4K-16M，文件大小范围：64K-512M。
• -b /tmp/md0.xls : 把测试结果存储到一个指定的文件中

希望这篇文章对你有所帮助，如果想到任何想法或建议可能会提升 RAID 10 的性能，请讲出来。
